航空航天起落架試驗臺的主要結構包括哪些?

2025-06-05 14:44

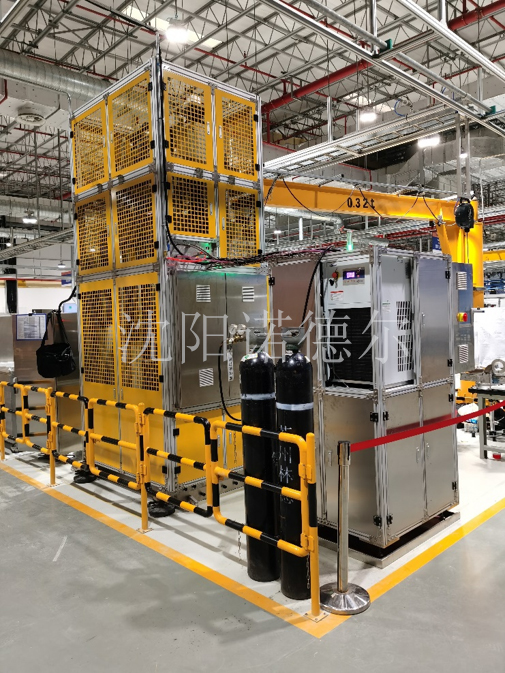

一、試驗臺架

功能:作為整個試驗系統的基礎支撐結構,用于固定起落架試驗件及安裝其他測試設備。

設計要求:

需具備高強度和高剛度,能承受起落架試驗過程中的最大沖擊載荷(如落震試驗中的垂直沖擊力)和動態載荷,避免結構變形影響測試精度。

通常采用鋼結構(如高強度鋼材焊接或鑄造),部分精密試驗臺架還需進行應力分析和優化設計,確保穩定性。

二、加載系統

功能:模擬起落架在實際飛行中承受的各類載荷(如著陸沖擊、滑行阻力、氣動載荷等),驗證其結構強度和緩沖性能。

類型及原理:

液壓加載:通過液壓油缸和伺服閥組產生精確可控的壓力,模擬垂直、水平或側向載荷(如落震試驗中模擬地面沖擊力)。

氣動加載:利用壓縮空氣驅動氣缸,適用于模擬氣動載荷或輕載工況(如起落架收放時的空氣阻力)。

電動加載:通過伺服電機和傳動機構(如絲杠、齒輪)實現載荷施加,精度高、響應快,常用于動態載荷模擬(如擺振試驗中的周期性擾動)。

三、測試系統

功能:實時采集起落架在試驗中的各項物理參數,為性能分析提供數據支持。

核心組件:

傳感器:

力傳感器:安裝于起落架支柱、緩沖器等部位,測量沖擊載荷、支撐力等。

位移 / 速度傳感器:通過激光、光柵或編碼器,監測起落架壓縮 / 伸展位移、輪胎擺振幅度等。

加速度傳感器:用于測量著陸瞬間的沖擊加速度,評估緩沖系統性能。

壓力傳感器:監測液壓系統壓力、緩沖器內部油液壓力等。

數據采集與處理設備:將傳感器信號轉換為數字信號,通過高速采集卡和軟件(如 LabVIEW)實時記錄、分析數據,并生成曲線和報告。

四、驅動系統

功能:驅動起落架完成收放、轉動等動作,模擬飛行中的機構運動(如前起落架轉向、主起落架收放過程)。

驅動方式:

液壓驅動:通過液壓馬達或油缸帶動連桿機構,實現起落架的收放動作,動力強勁,適用于大載荷工況。

電動驅動:采用伺服電機配合減速器,精確控制起落架運動速度和位置(如前起落架轉向角度的精準調節)。

五、控制系統

功能:協調試驗臺各系統運行,實現試驗流程自動化控制、參數設定及安全監測。

組成與技術:

硬件:PLC(可編程邏輯控制器)、工業計算機、控制面板(觸摸屏或按鈕)等。

軟件:試驗控制軟件可預設試驗方案(如落震高度、加載載荷曲線),自動控制加載系統和驅動系統,并實時監控試驗狀態(如過載保護、異常停機)。

六、輔助系統

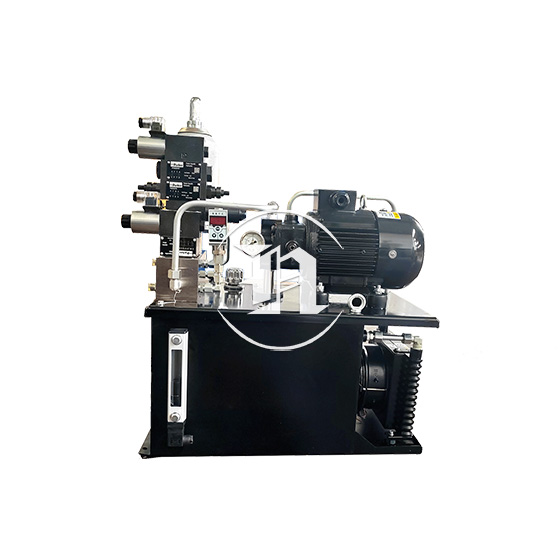

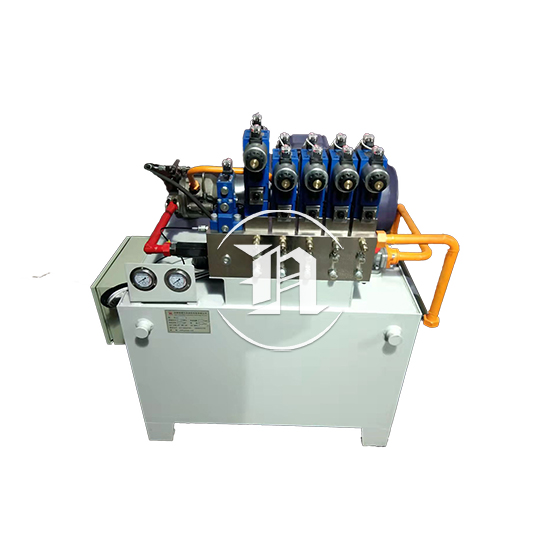

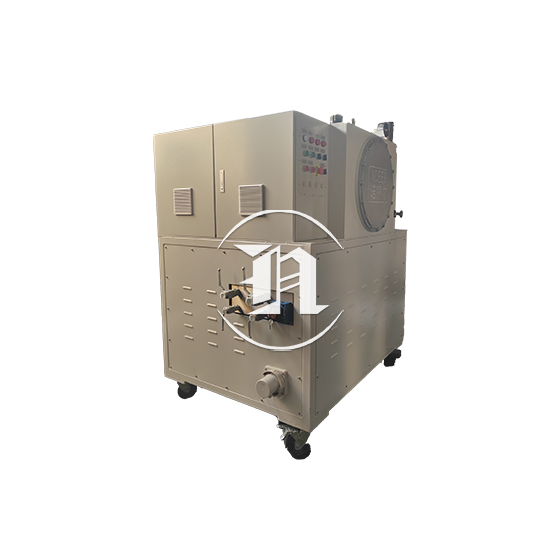

液壓 / 氣動源系統:為加載和驅動系統提供穩定的液壓油或壓縮空氣,包括油箱、油泵、過濾器、儲氣罐等。

冷卻系統:防止液壓系統或驅動電機過熱,確保設備長期穩定運行。

安全防護裝置:如限位開關、緊急制動按鈕、防護罩等,避免試驗過程中因載荷異?;驒C械故障導致安全事故。

七、環境模擬系統(部分試驗臺配備)

功能:模擬極端溫度、濕度或氣壓環境,測試起落架在不同氣候條件下的性能(如高空低溫、濕熱環境對密封件的影響)。

設備:恒溫恒濕箱、高低溫試驗艙等,可與其他系統聯動,實現多維度工況模擬。
